TECHNOLOGY STORY

STORY #01

抜群の飛距離。トラブルレス。究極進化、SVブースト。抜群の飛距離。トラブルレス。究極進化、SVブースト。

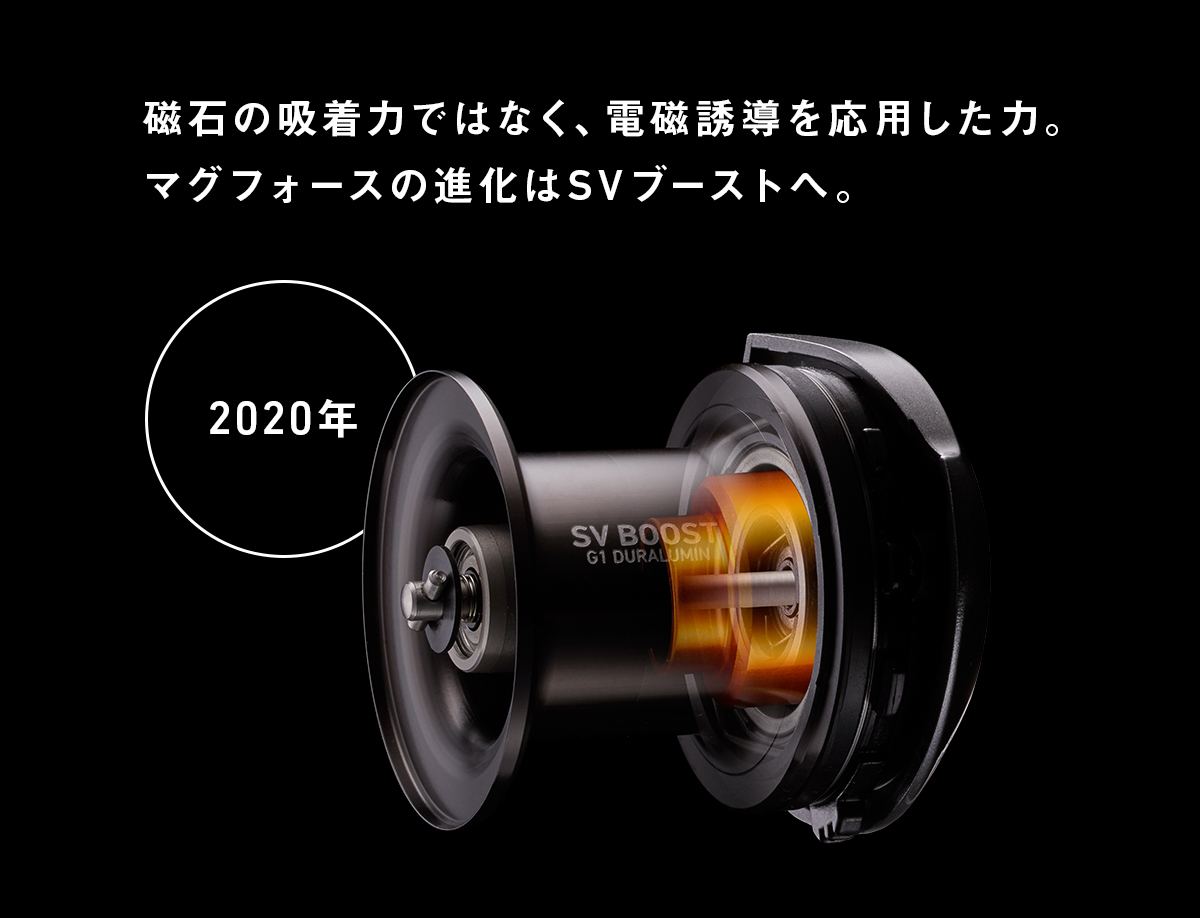

磁石の吸着力ではなく、電磁誘導を応用した力。マグフォースの進化はSVブーストへ。

SVブースト

マグフォースの要となるパーツ、インダクトローターを2段階可動にすることで、従来よりさらに緻密なブレーキ制御を実現した、ダイワベイトリールの最新ブレーキシステム。SV=ストレスフリー・バーサタイルが存分に味わえる機構だ

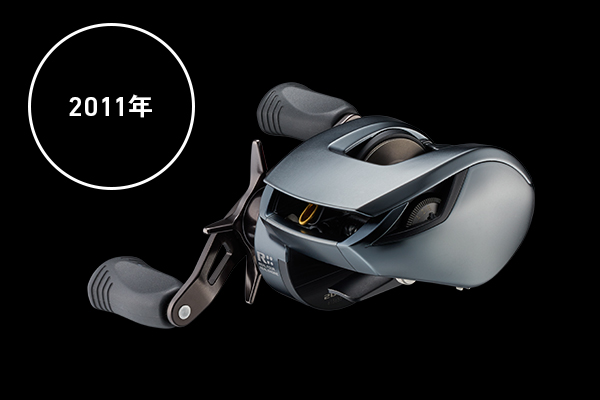

  • 3タイプのブレーキ選択が可能なマグフォース3Dを搭載

    3タイプのブレーキ選択が可能な
    マグフォース3Dを搭載

    Z2020SH

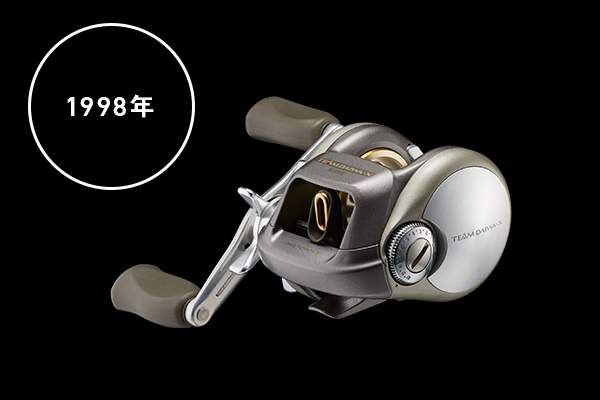

  • 可動式インダクトローターのマグフォースVを初搭載

    可動式インダクトローターの
    マグフォースVを初搭載

    TD-X103

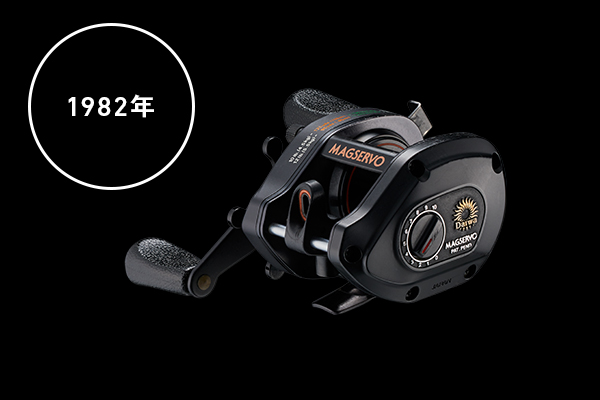

  • あまりにも革命的。マグフォース・ブレーキの原点

    あまりにも革命的。
    マグフォース・ブレーキの原点

    ファントム・マグサーボSS-10

  • 遠心ブレーキの原理

    遠心ブレーキの原理

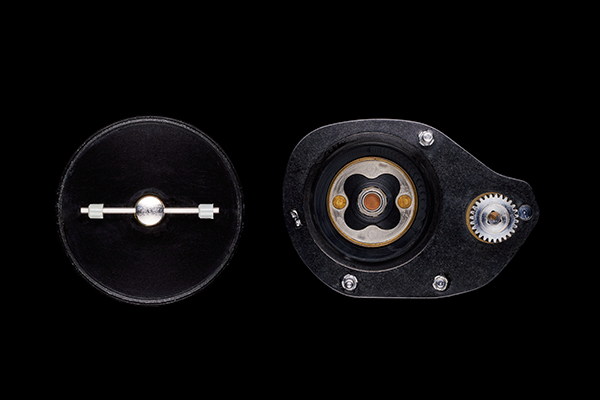

    左写真スプールの金属の棒に差し込まれた可動式のパーツがブレーキシュー。スプールが回転すると、遠心力でブレーキシューが外周方向へ飛び出し、サイドプレートの内壁に押し付けられ、その摩擦力によってブレーキが掛かる仕組み。スプールの回転速度に応じた適切なブレーキ力が得られるが、物理的な接触を必要とするため、水濡れや内壁の汚れでブレーキの利きが変化する

  • マグフォースブレーキの原理

    マグフォースブレーキの原理

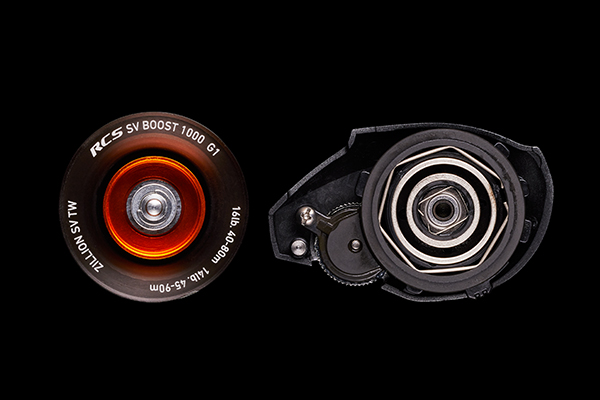

    左写真スプール中央に取り付けられたオレンジの円筒状パーツがインダクトローター。右写真サイドプレート中央、2重になったシルバーの輪が磁石。インダクトローターは2重の磁石の間に非接触で嵌まるようにセットされ、スプールが回転すると、インダクトローターも回転。すると渦電流が発生し、スプール回転と逆方向の力が働く。その電磁誘導の力がブレーキになる

1982年に登場した、ダイワのベイトリールブレーキテクノロジー、マグサーボ。現在はマグフォースという名称で引き継がれているが、根幹の仕組みは当時から変えていない。つまり、約40年という長きに渡り、われわれダイワのベイトリールに自信確信を持って搭載し、アングラーに信頼され続けてきたテクノロジーなのである。

ここでマグフォースの原理について、よくある誤解を解いておきたい。それは、磁石の磁力でブレーキをかけているのではないということ。マグフォースの場合、スプールに取り付けられたインダクトローターという円筒状の非磁性導電体が一緒に回転することで、磁界の間に渦(うず)電流が発生し、これが抵抗となってブレーキがかかる仕組みだ。

そして、電磁誘導によって生まれるブレーキ力はスプールの回転速度に比例する。回りすぎれば大きな力が掛かってバックラッシュを抑え、回転が落ちればブレーキも弱まり、飛距離に最後のひと伸びを加える。つまり、マグフォースは回転の速度域に合わせて最適量のブレーキが掛かるというわけなのだ。

さて、そのマグフォース。2020年、さらなる進化をお届けできることとなった。その名もSVブースト。インダクトローターが2段階可動になることで、より幅広いルアーウエイトを扱えるとともに、ロングキャストから近距離のピッチングまで、より多様なキャスティングレンジに対応可能となったのである。ダイワベイトリールの革命は止まらない。
