릴 본체의 파밍 측 사이드 플레이트에 장착된 LED 라이트 하단에 컨트롤 스위치를 배치했습니다. 이 컨트롤 스위치를 짧게 누르거나 길게 누르면 각종 조작을 할 수 있으며, LED 라이트의 색상과 알림음으로 변화 상태를 파악할 수 있습니다.
자세한 내용은 ' 간이 사용설명서 '와 ' 웹 사용설명서 '를 참고하시기 바랍니다.

클러치 조작으로 전원 ON

릴 본체의 클러치 레버를 아래로 누르면 클러치가 풀리면서 동시에 전원이 켜집니다.

컨트롤 스위치를 길게 눌러 전원 ON

릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르면 LED 라이트(흰색) 2개가 점등되므로 컨트롤 스위치에서 손가락을 떼어내십시오. 알림음과 함께 릴 본체의 전원이 켜집니다.

릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르면 LED 라이트(흰색) 2개가 켜지므로 컨트롤 스위치에서 손가락을 떼어 주십시오. 알림음과 함께 릴 본체의 전원이 꺼집니다.

릴 본체의 컨트롤 스위치 조작을 통해 LED 라이트 점등 횟수에 따라 배터리 잔량을 확인할 수 있습니다.

릴 본체 전원이 꺼진 경우

컨트롤 스위치를 짧게 누르면 약 3초간 배터리 잔량이 표시됩니다.

릴 본체 전원이 켜진 경우

컨트롤 스위치를 짧게 누르면 설정 중인 브레이크 모드를 나타내는 LED 표시등이 약 3초간 점등됩니다. 그 후, 배터리 잔량이 약 3초간 계속 표시됩니다.
클러치 OFF(레버를 아래로 누른 상태)에서는 컨트롤 스위치를 짧게 눌러도 배터리 잔량이 표시되지 않습니다.

릴 본체의 컨트롤 스위치를 조작하여 페어링 모드로 설정할 수 있습니다.
페어링 모드는 릴 본체를 제품 등록할 때 또는 재페어링을 할 때 사용하는 모드입니다.

• 먼저 릴 본체의 전원을 끕니다.
  릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르고, LED 라이트(흰색) 2개가 켜지면 컨트롤 스위치에서 손가락을 뗍니다.
• 다음으로 릴 본체를 페어링 모드로 전환합니다.
  릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르고, LED 라이트(흰색) 2개가 켜지면 컨트롤 스위치에서 손가락을 뗍니다. 릴 본체의 LED 라이트(파란색)가 깜빡이는 것을 확인합니다. 페어링 모드가 됩니다.

라인(실) 설정은 DAIWA 앱에서 설정합니다. 실 입력 설정이 필요한 IC 카운터 탑재 릴과 달리 P1 입력이나 서랍 입력 등의 대응이 필요하지 않습니다.

• 릴의 충전이 끊어진 상태에서 실을 감아도 라인(실) 설정에 영향을 주지 않습니다.
• 스풀에 실을 묶을 때 테이프로 고정하는 등의 행위는 삼가 주십시오. 스풀의 회전 밸런스가 깨져 '윙윙', '끽끽' 등의 이음이 발생합니다.
• 라인(실) 설정은 실을 감기 전이나 후에 설정할 수 있습니다. 단, 라인(실) 설정이 올바르게 설정되지 않은 경우 데이터에 차이가 발생합니다.

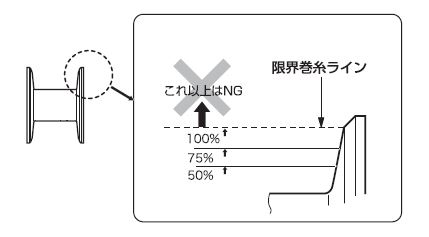

• 한계 권선 라인을 넘지 않도록 실을 감아 사용하시기 바랍니다. 참고로 그림의 한계 감는 선이 상한선입니다.





PE 라인은 1호~5호 클래스까지, 리더(나일론 플로로)는 8호(30lb) 클래스까지를 상정하고 있습니다.
리더 결속부가 레벨 와인딩을 통과하기 어려운 경우의 대처 방법은 동봉된 ' 제품 특성상의 주의사항 '을 참고해 주십시오.

릴 본체의 컨트롤 스위치 조작을 통해 8단계로 제동력을 설정할 수 있습니다.
DAIWA 앱을 이용한 제동력 변경 및 설정은 불가능합니다.

• 릴 본체의 전원을 켠 상태에서 컨트롤 스위치를 짧게 누르면 LED 표시등이 켜지고 현재 설정 중인 제동력이 표시됩니다.
• 컨트롤 스위치를 짧게 누르는 것을 반복하면 LED 라이트의 점등 횟수가 증가하거나 감소하여 제동력을 변경할 수 있습니다. 설정하고자 하는 제동력 위치에서 손가락을 떼면 제동력 설정이 완료됩니다.
  클러치 ON/OFF 상태에 따라 제동력 표시 순서가 바뀝니다. 이상은 없습니다.

릴 본체의 컨트롤 스위치 조작을 통해 브레이크 모드를 변경・설정할 수 있습니다.
구입 직후 또는 DAIWA 앱에 제품 등록을 하지 않은 경우, 브레이크 모드를 변경할 수 없습니다. 주의하시기 바랍니다.

• 릴 본체의 전원이 켜진 상태에서 컨트롤 스위치를 2초 이상(5초 미만) 길게 누르면 LED 라이트(흰색) 1개가 켜지므로 컨트롤 스위치에서 손가락을 떼어내십시오. 현재 설정된 브레이크 모드의 색상이 LED 라이트에 표시됩니다. 브레이크 모드 변경이 가능한 상태입니다.
• 이 상태에서 컨트롤 스위치를 짧게 누르는 것을 반복하면 LED 라이트의 색상이 차례로 바뀌면서 브레이크 모드를 변경할 수 있습니다. 설정하고자 하는 브레이크 모드의 LED 라이트 색상에서 손가락을 떼면 브레이크 모드 설정이 완료됩니다.
  클러치 ON/OFF 상태에 따라 브레이크 모드 표시 순서가 바뀝니다. 이상은 없습니다.
  공장 출고 상태에서는 브레이크 모드는 스탠다드 모드만 사용할 수 있습니다. 다른 브레이크 모드는 선택할 수 없습니다.





볼륨은 변경할 수 없습니다.
단, DAIWA 앱의 릴 본체 설정에서 알림음의 ON/OFF 설정은 변경할 수 있습니다.

초기화하면 앱에 수신되지 않은 릴 본체에 남아 있는 낚시 로그 데이터와 릴 본체 설정 정보를 포함한 모든 데이터가 삭제되어 공장 출하 시 설정으로 돌아갑니다.
릴 본체를 페어링 모드로 전환한 후 초기화를 진행합니다.

• 먼저 릴 본체의 전원을 끕니다.
  릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르고, LED 라이트(흰색) 2개가 켜지면 컨트롤 스위치에서 손가락을 뗍니다.
• 다음으로 릴 본체를 페어링 모드로 전환합니다.
  릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르고, LED 라이트(흰색) 2개가 켜지면 컨트롤 스위치에서 손가락을 뗍니다. 릴 본체의 LED 라이트(파란색)가 깜빡이는 것을 확인합니다.
• 초기화를 실시합니다.
  릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르고, LED 라이트(흰색) 2개가 점등되면 컨트롤 스위치에서 손가락을 뗍니다. 릴 본체의 LED 라이트(흰색)가 꺼집니다.
• 초기화가 시작됩니다.
  15초 정도면 초기화가 완료됩니다. 이후 클러치를 누르거나 컨트롤 스위치를 누르면 전원이 켜진 상태를 확인할 수 있습니다.

어떤 문제가 발생하여 릴 본체가 반응하지 않는 경우(전원 ON/OFF가 되지 않는 등) 강제로 재시작할 수 있습니다.
강제 재시작을 하면 경우에 따라서는 릴 본체의 내부 데이터가 손상될 수 있으므로 무리하게 재시작하지 않도록 주의하시기 바랍니다.

• 먼저 릴 본체의 전원을 끕니다.
  릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르고, LED 라이트(흰색) 2개가 켜지면 컨트롤 스위치에서 손가락을 뗍니다.
• 다음으로 릴 본체를 강제 재시작합니다.
  릴 본체의 컨트롤 스위치를 40초 이상 길게 누른 후, 컨트롤 스위치에서 손가락을 떼어냅니다. 이 시간 동안 릴 본체의 LED 라이트는 꺼진 상태로 유지됩니다.
• 릴 본체에서 "삑!" 부저음이 울립니다. '라는 부저음이 울리며 강제 재부팅이 완료되었음을 알려줍니다.
  릴 본체는 전원 OFF 상태가 됩니다. 클러치 조작이나 컨트롤 스위치로 전원을 켜고 사용을 시작하십시오.

4개가 동봉되어 있으며, 내용은 다음과 같습니다.

• ①간이 사용설명서
• ② 제품 특성상의 주의 사항
• 네오프렌 소재의 릴 가방
• 충전용 케이블(USB-TypeC)

IM Z 릴 본체의 릴 발 뒷면 플레이트에 일련번호가 기재되어 있습니다.

현재 다른 기종과의 스풀 호환성은 없습니다. (2023년 4월 1일 현재)

캐스팅 시 특유의 캐스팅 소리가 발생합니다.
이 캐스팅 시 발생하는 작동음은 비정상적인 것이 아닙니다.
소리의 크기와 횟수는 캐스팅 입력의 크기에 따라 달라지며, 무음인 경우도 있습니다.

사용 시 권장 환경은 기온 0~40℃입니다. 충전 시 권장 환경은 기온 15~30℃입니다.
극한의 저온 또는 고온에서는 일시적으로 배터리 소모가 빨라지거나 전원이 꺼질 수 있습니다.
수치는 당사 기준치이며, 보증 수치가 아닙니다.

솔트 대응으로 바닷물에서도 사용할 수 있습니다.
사용 후에는 기존의 미끼 캐스팅 릴과 마찬가지로 가능한 한 빨리 물로 씻어 주십시오. 슬라이딩부와 회전부에 남아있는 염분이나 먼지를 씻어내기 위함입니다. 특히 바닷물에서 사용한 채로 건조시키면 소금이 결정화되어 물 세척의 효과가 떨어집니다.
보다 자세한 관리 방법은 ' WEB 사용설명서 '를 참고하시기 바랍니다.

사용은 가능합니다. 단, 내부에 수분이 남아 있는 상태에서 사용하면 스풀 회전 감지가 제대로 작동하지 않을 수 있습니다. 내부의 먼지나 물기 등을 닦아낸 후 사용하실 것을 권장합니다.

수심 20cm 이상, 침수 시간 1분 이상 방치한 경우를 말합니다. 물속이나 바닷물에 담그는 등 무리한 사용은 삼가 주시기 바랍니다.
보증치가 아닙니다.

본 제품은 일본 국내 전용입니다.
해외에서의 사용은 작동 보증 및 수리 접수 대상이 아닙니다.
또한, 국가에 따라서는 사용 중인 전파가 불법으로 간주될 수 있습니다.

육안으로 전장부(퍼밍 측 사이드 플레이트 유닛 내부)에 수분이 확인되거나 기능에 이상이 있는 경우 즉시 사용을 중지하십시오. 또한 전원을 켜지 않도록 하십시오. 즉시 (주)스포츠라이프플래닛에 수리를 의뢰할 것을 강력히 권장합니다.
방수 구조이지만 영구적으로 유지되는 것은 아닙니다.
내부로 들어간 습기로 인해 전자 회로가 단락될 수 있습니다.
제품 상태가 악화되거나 데이터가 완전히 삭제될 수 있습니다.
리튬 배터리를 탑재하고 있어 발열 및 고장, 단자 부식의 우려가 있습니다.

' WEB 사용설명서 '의 ●관리방법에 따라 물로 세척해 주십시오.
샤워 등의 깨끗한 물로 세척해 주십시오. 본체에 남아있는 바닷물이나 소금 결정을 녹여 씻어내는 이미지입니다. 세척 후에는 물기를 잘 빼고 건조시켜 주십시오.
파밍 측 사이드 플레이트에 대해서도 바깥쪽과 안쪽 모두 깨끗한 물로 오염과 잔류 염분을 가볍게 씻어내 주세요. 이때 사이드 플레이트에 직접 강한 수압을 가하여 세척하지 마십시오. 강한 수압으로 세척하는 것은 권장하지 않습니다.
그 후, 윤활 규정에 따라 반드시 윤활을 실시해 주십시오.

• ① 스풀 볼 베어링(오일)
• ②피니언(그리스)
• ③피니언 볼 베어링(그리스)
• 스풀 샤프트(그리스)
• 웜 샤프트(그리스)
• 핸들 노브, 클러치, 라인 가이드(그리스)

보다 자세한 관리 방법은 ' WEB 사용설명서 '를 참고하시기 바랍니다.
물 빼는 구멍에 기름을 붓는 것은 절대 금물입니다.
내부 구조가 복잡하므로 릴을 분해하여 청소하는 것은 삼가해 주십시오.

기존 릴과 마찬가지로 드래그를 풀어서 보관해 주십시오.
배터리 잔량 50% 정도(LED 라이트 2개 점등)로 보관하는 것을 권장합니다.
완전히 충전된 상태나 완전히 방전된 상태로 보관하는 것은 가장 열화가 진행되는 상태가 되므로 삼가해 주십시오.

부품 배송 대응은 하지 않습니다. 따라서 직접 배터리 교체는 불가능합니다.
방수 검사 등이 필요하므로, 배터리 교체가 필요한 경우 (주)스포츠 라이프 플래닛에 수리를 의뢰해 주십시오.

（스포츠 라이프 플래닛(주)에 수리를 맡기시면 배터리 교체가 가능합니다.
5,400엔~(세금 별도)입니다.
그 외의 수리 부위가 있는 경우는 제외됩니다.

기내 반입 및 위탁 수하물 모두 가능합니다.
IM Z에 탑재된 리튬 배터리의 용량이 160Wh 이하이기 때문에 기내 반입 및 위탁 수하물 불가 조건에 해당되지 않습니다.

리튬 배터리를 탑재하고 있습니다.

동봉된 충전용 케이블(Type-C to Type-A)로 충전할 수 있습니다.
정품 충전 케이블을 사용하는 것을 권장합니다.
충전용 단자는 퍼밍 측 사이드 플레이트 후면에 장착되어 있습니다.
배터리 캡(뚜껑)을 열어주시고, 동봉된 충전용 케이블을 꽂아 충전해 주십시오.

배터리 잔량이 없는 상태에서 약 90분 정도면 완충됩니다.
완전 충전이 아니더라도 사용은 가능합니다.

지원하지 않습니다.
USBPD(급속 충전) 대응 어댑터로는 충전이 불가능하므로 주의하시기 바랍니다.

충전이 끊어져도 낚시를 계속할 수 있습니다.
충전이 끊어지면 제동력 설정 변경(8단계 선택)이 불가능하며, 최대 제동력으로 고정됩니다.
또한, 브레이크 모드 변경도 불가능합니다. 이 경우 브레이크는 MAGFORCE로 설정됩니다.
그 외, 낚시 로그 데이터 축적이나 DAIWA 앱과의 무선 통신도 불가능해집니다.

완충 시 약 2일 정도 사용할 수 있습니다. 캐스팅 횟수로 환산하면 약 700회(*)입니다.
기온, 온도, 비거리, 브레이크 모드 등 사용 조건에 따라 달라질 수 있습니다.
수치는 당사에서 규정한 수치이며, 보증 수치가 아닙니다.

배터리 수명이 짧아집니다.
낚시할 때 블루투스 연결이 필요하지 않은 경우에는 DAIWA 앱을 종료하는 것을 권장합니다.

대략 3~5년 정도, 캐스트 횟수로는 약 10만회 정도의 사용 기간을 예상하고 있습니다.
충전 방법 및 횟수, 보관 방법, 사용 상황 등에 따라 달라질 수 있습니다.
보증 수치가 아닙니다.

배터리 잔량 50% 정도(LED 라이트 2개 점등)로 보관하는 것을 권장합니다.
완전 충전 상태 및 완전히 방전된 상태일 때 가장 열화가 진행됩니다.

충전 케이블 관련 문제일 수 있습니다.
동봉된 충전 케이블(Type-C to Type-A)을 사용해 주십시오.
또한, 릴 본체와 다시 연결하여 충전해 주십시오.
자세한 내용은 「간단한 사용설명서 」 뒷면의 ●충전방법을 참고해 주십시오.
본 제품은 USB-PD(USB Power Delivery) 규격에 대응하지 않습니다. 고속 충전에 대응하는 액세서리는 사용하지 마십시오.
시중에 판매되고 있는 USB 케이블은 일부 사용할 수 없는 경우가 있습니다. 미리 양해 바랍니다.
단자 규격이 Type-C to Type-C인 충전 케이블로는 충전할 수 없습니다.
배터리가 완전히 방전된 상태에서 충전하면 처음에는 릴의 LED가 켜지지 않지만, 잠시 충전하면 LED가 켜집니다.

배터리가 완전히 방전되면 처음에는 LED가 켜지지 않습니다. 동봉된 충전 케이블(Type-C to Type-A)을 사용하여 잠시 충전하면 LED(녹색)가 점등됩니다.

가능한 케이블도 있습니다만, 동봉된 충전용 케이블을 추천합니다.
USBPD(고속 충전)는 지원하지 않으므로 사용하지 마십시오.

부품 주문이 가능합니다. 가까운 낚시용품점에서 주문해 주십시오.
부품명: 충전 케이블/23 IM Z
부품 코드: 1Y1116

IM Z에는 전자 보증이 제공됩니다.
구입하신 릴(IM Z)을 DAIWA 앱에 등록해야 합니다.
DAIWA 커넥팅 시스템 ⇒ 로그인 ⇒ Setting ⇒ 릴 설정 ⇒ 릴 등록 정보 화면에서 확인할 수 있습니다.
전자 보증이 유효해지기 위한 등록 날짜가 표시됩니다.
조건은 다음과 같습니다.

전자 보증이 유효하지 않은 경우 보증 대상에서 제외됩니다.

전자 보증에 관한 보증 수리 규정
정상적인 사용 상태(사용설명서에 따른 사용 상태)에서 고장이 발생한 경우, 전장부만 무상으로 수리해 드립니다.
보증 기간 내 및 조건 내에서 고장이 발생하여 무상 수리를 받으시려면 구입하신 대리점에 제품과 "전자 보증이 유효"라고 표시된 스마트폰 화면을 제시하여 신청해 주십시오.
보증 기간 내라도 다음과 같은 경우에는 유료로 수리해 드립니다.

• 전자 보증을 확인할 수 없는 경우.
• 사용상의 오류, 다른 기기로부터 받은 장애 또는 부당한 수리나 개조로 인한 고장 및 손상.
• (③ 구매 후 운송, 낙하 등으로 인한 고장 및 손상.
• 화재, 지진, 풍수해, 낙뢰, 기타 천재지변, 공해, 염해, 이상 전압 등으로 인한 고장 및 손상.
• (⑤ 낚시 도구 이외의 사용으로 인한 고장 및 손상.
• 본 제품 이외의 원인(시간적 변화 또는 외부적 요인)으로 인한 고장 및 손상.
  (도장면, 도금면, 기타 가공 처리면의 자연 퇴색 및 부식, 박리 등)
• 내구 또는 사양기준을 초과하여 사용한 경우. (침수, 고온의 차량 내 방치 등)
• ⑧ 일반적으로 기능상 영향이 없는 감각적 현상(소리, 덜컹거림, 진동 등)
• ⑨ 부속품, 소모품 교체. 및 오버홀 등의 점검 정비.
• (10) 사용 후 흠집, 변화, 오염 및 보관상의 결함으로 인한 고장 또는 손상.
• ⑪ 배터리 성능이 80% 이상일 경우.

이 전자 보증은 일본 국내에서만 유효합니다.
　This warranty is valid only in Japan.
전자 보증은 재발급이 불가능합니다.
　DAIWA 앱 내 제품 등록 정보 및 DAIWA 앱의 계정 등록 등을 실수로 삭제하지 않도록 주의해 주십시오.
수리 이외의 포장비 및 배송비(왕복 모두)는 고객 부담입니다.

전자 보증에 대해 다음과 같은 경우는 보증 대상에서 제외됩니다.

• ①드래그 와셔, 유지류(그리스, 오일)의 교환 보상.
• ② 충전 케이블의 파손, 분실
• 낙하 및 충격에 의한 고장
• 사양 기준을 초과한 사용으로 인한 고장(침수, 고온의 차량 내 방치 등)
• 관리 미흡으로 인한 고장

중고품으로 구입한 경우 또는 릴을 양도하는 경우에는 처음 릴을 등록한 계정에 전자 보증이 발급되기 때문에 전자 보증은 유효하지 않습니다.
단, 처음 릴을 구입한 오너가 DAIWA 앱에 등록하지 않은 경우에만 두 번째 오너의 계정으로 전자 보증이 유효하게 되는 경우가 있습니다. 먼저 자신의 계정에 릴을 등록하는 것이 좋습니다.

'쿠폰'이 준비되어 있습니다.
구체적으로 연 1회 오일 점검 무료 쿠폰과 첫 번째 오버홀 수수료 무료 쿠폰을 준비하고 있습니다.
DAIWA 커넥팅 시스템 ⇒ 로그인 ⇒ Setting ⇒ 릴 설정 ⇒ 릴 등록 정보 화면에서 SLP Plus 배너를 탭하면 IM Z 전용 페이지가 뜨고, SLP Plus 회원 로그인 또는 신규 회원 가입을 하시면 됩니다. 그 후, 릴 뒷면에 기재된 12자리 일련번호를 입력하면 쿠폰을 받을 수 있습니다. 쿠폰은 SLP Plus 회원 페이지에 표시됩니다.

세컨드 오너의 경우에도 기존 방식으로 쿠폰을 획득할 수 있는 환경이 조성되어 있습니다.
처음 릴을 등록한 계정에서 이전 소유자가 쿠폰을 획득했더라도 사용하지 않은 경우에만 쿠폰을 사용할 수 있습니다.

교환이 가능하며, 2,500엔~(세금 별도)입니다.
기타 수리할 부분이 있는 경우는 제외됩니다.

수리를 맡기실 때는 릴 본체에 축적된 낚시 로그 데이터를 추출해 두시는 것을 추천합니다. 경우에 따라서는 릴 본체의 낚시 로그 데이터가 삭제되는 경우가 있습니다. 주의하시기 바랍니다.
또한, 수리 후 반납 후 블루투스 연결이 되지 않는 경우가 있습니다. 이 경우, 다시 페어링을 해주시기 바랍니다.

기종 변경 후 제품 등록한 MyDAIWA 계정으로 로그인하시면 인수인계가 가능합니다.

충전이 끊어졌을 가능성이 있습니다. 우선 충전을 해 주십시오.
또한 작동 온도 범위를 벗어났을 가능성도 있습니다. 저온, 고온 어느 쪽이든 작동 온도로 되돌리십시오.
그래도 전원이 들어오지 않는 경우, 릴을 강제로 재시작해야 합니다.
자세한 내용은 「WEB 사용설명서 」의 ●강제 재시작에 대해를 참조해 주십시오.

두 가지 원인을 생각할 수 있습니다.

• ①리튬 배터리의 전압이 릴 본체의 동작 전압 이하로 떨어지면 전원이 꺼질 수 있습니다. 충전해 주십시오.
• ② 자동 절전 설정이 작동하여 전원이 꺼져 있을 수 있습니다. 무조작 상태가 계속되면 자동으로 절전 모드로 들어갑니다.

클러치 조작이나 컨트롤 스위치 조작으로 전원을 켜십시오.
자동 절전 설정은 DAIWA 앱에서 설정할 수 있습니다.

LED 라이트(빨간색)는 경고 알림으로, 1개 점등은 배터리 잔량이 10% 미만으로 떨어졌음을, 2개 점등은 릴 본체의 온도 이상 발생을, 3개 점등은 릴 본체에 저장하고 있는 낚시 로그 데이터가 용량 상한에 도달한 상태를 나타냅니다. 4개 점등 시에는 릴 본체의 강제 재시작, 릴 본체의 초기화를 시도해 보시고, 그래도 오류가 발생하면 사용을 중지하고 (주)스포츠라이프플래닛에 수리를 의뢰해 주십시오.

고장이나 이상은 아닙니다.
릴 본체 내에 저장된 낚시 로그 데이터를 스마트폰으로 데이터 통신할 때 LED 라이트가 파란색으로 점멸하는 것입니다.

본 제품은 전원 ON/OFF 시 모두 캐스팅 브레이크가 작동되는 상태입니다.
따라서 스풀 회전이 무겁게 느껴질 수 있으나 이상은 아닙니다.
매그다이얼을 높이(15~18 정도)로 설정했을 때 스풀 프리 상태와 비슷합니다.
실제로 캐스팅을 할 때는 스풀 회전이 적정하게 유지되므로 안심하셔도 됩니다.

스풀 회전 감지가 제대로 처리되지 않았을 수 있습니다. (이 경우, 로그 데이터도 정확하게 취득하지 못했을 가능성도 있습니다.)
먼저 내부의 먼지나 물기를 닦아내는 등 간단한 유지보수를 실시해 주십시오. 또한 스풀의 인덕트 로터 단면의 반원형 검정색 도장이 벗겨지면 회전 감지 불량이 될 수 있습니다.
위의 간단한 정비로 개선되지 않거나 도장이 벗겨진 경우, (주)스포츠라이프플래닛에 수리를 의뢰해 주십시오.

비거리 데이터는 라인 방출량이며 참고치입니다. 라인 설정이나 사용 조건에 따라 오차가 발생합니다.
단, 비정상적으로 오차가 큰 경우에는 릴 본체에서 스풀 회전 감지가 제대로 처리되지 않았을 가능성이 있습니다(이 경우, 브레이크 제어도 정상적으로 작동하지 않을 가능성이 있습니다.). (이 경우 브레이크 제어도 제대로 작동하지 않을 수 있습니다). 또한, 잔류 염분이나 먼지 등에 의해서도 회전 감지가 되지 않을 수 있습니다.
우선 내부의 먼지나 물기를 닦아내는 등 간단한 유지보수를 실시해 주십시오.
또한, 스풀 단면의 인덕트 로터의 반원형 흑색 도장이 벗겨지면 회전감지 불량이 발생할 수 있습니다. 위의 간단한 정비로 개선되지 않거나 도장이 벗겨진 경우, (주)스포츠라이프플래닛에 수리를 의뢰해 주시기 바랍니다.

스풀의 인덕트 로터 단면의 검은색 도장은 절대로 벗겨내지 마십시오. 스풀 회전 감지가 제대로 처리되지 않아 브레이크 제어가 정상적으로 작동하지 않고, 비거리 데이터와 캐스팅 횟수가 정상적으로 표시되지 않습니다.

iPhone의 경우: iOS14 이상
Android의 경우: Android OS 10 이상
릴과 연결하려면 Bluetooth® Low Energy 5.0 이상이 필요합니다.

버전 3.3.4 이상이 필요합니다.

iPhone과 iPad의 경우: App Store에서 다운로드 가능합니다.
Android의 경우: Google Play 스토어에서 다운로드 가능합니다.

DAIWA 앱을 사용하지 않더라도 릴 단독으로 사용하실 수 있습니다.
IM Z를 더욱 즐겁게 사용하기 위해서는 'DAIWA 커넥팅 시스템'과의 연동이 필요합니다.
꼭 사용하시기 바랍니다.

MyDAIWA에 회원 가입이 필요합니다.
등록 후 DAIWA 앱에서 등록한 계정으로 로그인하여 사용하시기 바랍니다.

일본어만 가능합니다.

사용할 수 없습니다. 일본 국내 전용 앱입니다.

대략 3% 정도의 오차가 발생합니다. 따라서 실제 비거리와는 차이가 있습니다. 또한, 사용 라인의 굵기나 신축, 실제 낚시 중에 걸리는 텐션에 따라 감긴 상태는 조금씩 변화합니다. 권선 상태에 변동이 있을 경우(라인이 절단되어 짧아지거나, 트러블로 인해 권선량이 감소하는 등), 그때마다 DAIWA 앱에서 라인(실) 정보를 업데이트해 주십시오.
비거리는 라인 방출량이며 참고치입니다. 라인(실) 설정에 따라 차이가 발생할 수 있습니다.
라인(실) 설정이 올바르게 설정되지 않은 경우, 낚시 로그 데이터에 차이가 발생할 수 있습니다.

사용 상황 및 환경에 따라 낚시 로그 데이터(캐스팅 횟수 등)가 제대로 표시되지 않을 수 있습니다.
낚시 로그 데이터가 제대로 표시되지 않는 현상이 지속될 경우 고객센터로 문의해 주시기 바랍니다.

릴의 배터리가 완전히 방전되었을 때 발생하는 현상입니다. 릴의 시간 설정이 초기화되어 2021년 날짜와 시간이 표시되어 버립니다. 충전 후 릴과 DAIWA 앱을 블루투스로 연결하면 릴에 올바른 날짜와 시간이 설정됩니다. 릴의 배터리가 완전히 방전된 경우, 낚시를 하기 전에 반드시 릴과 앱을 블루투스로 연결해 주십시오. 릴과 DAIWA 앱을 블루투스로 연결하지 않고 사용하면 정상적인 로그 데이터(캐스팅 날짜, 시간, 비거리 등)를 얻을 수 없을 수 있습니다. 주의하시기 바랍니다.

현재 표시 선택 이외의 굵기는 선택할 수 없습니다.
호수 설정은 필수 항목이므로, 설정이 어려울 경우 실제 감은 호수(lb.)보다 굵은 호수(lb.)를 선택해 주시기 바랍니다.

DAIWA 앱에서 변경할 수 없습니다.
브레이크 모드 변경, 제동력 설정은 릴 본체의 컨트롤 스위치로 설정합니다.

릴 내부에서 앱으로 빨아들인 낚시 로그 데이터는 열람이 가능합니다.

앱으로 흡입하지 않은 낚시 로그 데이터는 열람할 수 없으며, 복원도 불가능합니다.

삭제할 수 없습니다.

낚시 로그 데이터는 남아 있습니다.
새로운 스마트폰에 DAIWA 앱을 설치하고 자신의 계정으로 로그인을 하십시오. 지금까지의 낚시 로그 데이터를 열람할 수 있습니다. 등록한 릴을 페어링하면 기존과 동일하게 사용할 수 있습니다.

여러 대의 릴을 등록할 수 있습니다. 자신의 계정으로 여러 대의 릴을 제품 등록을 해주시기 바랍니다.

릴에서 GPS 데이터를 취득하고 있지 않습니다.

스마트폰의 「설정」⇒「블루투스」를 선택하고, 등록된 기기에 「IMZ LB TW HD-C」가 있으면 해제(또는 삭제)한 후, 페어링(재페어링)을 해주시기 바랍니다.
자세한 내용은 「간단한 사용 설명서 」 뒷면의 ●페어링 방법 또는 ●재페어링을 참고하시기 바랍니다.
Android의 경우, 위치 정보가 켜져 있는지 확인하시기 바랍니다.

일단 스마트폰을 종료한 후 재부팅해 보시기 바랍니다.
다시 한번 블루투스 설정을 ON으로 설정하고, 블루투스 설정에서 기기 등록 여부를 확인하여 등록되어 있는 'IMZ LB TW HD-C'가 있다면 등록을 해제(또는 삭제)하십시오. 그 후, 다시 페어링을 다시 시도해 주십시오.

DAIWA 앱 설정에서 블루투스를 ON(또는 권한 허용)으로 설정해 주세요. 스마트폰 본체 설정뿐만 아니라 DAIWA 앱 설정도 필요합니다.

iPhone의 경우

오류 표시 화면

대처 방법
절차에 따라 블루투스 설정을 ON으로 설정해 주십시오.

Android의 경우(예: Android 버전 13)

오류 표시 화면

대처 방법
절차에 따라 권한을 '허용'으로 설정해 주십시오.
스마트폰 본체 설정 ⇒ 앱 ⇒ DAIWA 앱 ⇒ 권한 ⇒ 주변 기기 ⇒ 허용

스마트폰의 블루투스 설정이 ON으로 되어 있는지 확인하십시오.
릴 본체의 전원을 켜고 DAIWA 커넥팅 시스템 ⇒ 로그인 ⇒ Setting 화면에서 등록 릴 옆에 있는 블루투스 마크를 누릅니다. 연결되면 블루투스 마크가 파란색으로 바뀝니다. 자세한 내용은간이 사용 설명서 」 뒷면의 ●페어링 후 블루투스 연결에 대해 를 참고해 주십시오.
연결이 되지 않을 경우, 「간단한 사용 설명서」 뒷면의 ●재페어링을 참고하여 재페어링을 해주시기 바랍니다.

처음 등록한 제품과 스마트폰이 블루투스로 연결된 상태에서는 DAIWA 앱 ⇒ Setting 화면의 '제품 등록하기'를 눌러도 제품 정보가 감지되지 않아 등록할 수 없습니다.
본 제품과 스마트폰은 한 쌍으로만 연결이 가능하기 때문입니다.
블루투스 연결을 원하는 제품 외에는 본체 전원을 끄고 사용하시기 바랍니다.
그 후, 추가로 등록하고자 하는 제품을 페어링 모드로 전환하여 제품 등록을 진행합니다.
릴 본체 전원 OFF 방법
릴 본체의 컨트롤 스위치를 5초 이상(10초 미만) 길게 누르면 LED 라이트(흰색) 2개가 켜지므로, 컨트롤 스위치에서 손가락을 떼어주세요. 알림음과 함께 릴 본체의 전원이 꺼집니다.

스마트폰의 인터넷 연결, 전파 상태를 확인해 주십시오(인터넷 연결, 전파 상태가 개선되면 반영됩니다.).
캐스팅할 때마다 릴 본체의 LED가 파란색으로 점등되지 않는다면 데이터 통신이 되지 않는 것으로, Setting 화면의 블루투스 마크를 눌러 릴과의 블루투스 연결을 수동으로 한 번 끄고(블루투스 마크: 회색), 다시 켜고(블루투스 마크: 파란색), 다시 켜십시오. 파란색)을 다시 켜주세요.
그 후, 캐스팅 할 때마다 릴의 LED가 파란색으로 켜져 있는지 확인하십시오. 릴과의 블루투스 통신(낚시 로그 데이터 수신)이 정상적으로 이루어진 상태가 되며, DAIWA 앱에서 캐스트 데이터를 확인할 수 있습니다.

• 낚시 데이터가 업데이트되지 않거나 업데이트가 지연된다.
• 라인(낚싯줄) 설정 및 릴 설정이 불가능하다.
• 스마트폰과 릴 간의 블루투스 연결 성능 저하(연결되지 않거나 연결이 끊어지거나 페어링이 되지 않는 현상)

'배터리 세이버'와 '데이터 세이버 기능'의 명칭은 iOS, AndroidOS 버전에 따라 다를 수 있습니다. 자세한 내용은 가입하신 스마트폰 통신사 고객센터에 문의해 주시기 바랍니다.

의도하지 않은 블루투스 연결 끊김 후 자동 재연결은 스마트폰 화면이 꺼져 있거나 앱이 백그라운드 상태일 때 일부 제한이 발생할 수 있습니다.
특히, 이러한 상황에서는 릴의 스캔 처리, 블루투스 연결 및 연결 해제 처리가 중단될 수 있습니다.
이는 스마트폰이나 웨어러블 기기의 배터리 절약을 위해 발생하는 현상입니다. 이는 백그라운드에서 앱의 활동을 제한하는 OS의 동작과 관련이 있다. 앱이 포그라운드에 있고 스마트폰 화면이 켜져 있을 때 이러한 기능은 정상적으로 작동한다.
스마트폰의 설정과 배터리 상태에 따라 이 제한은 더욱 강화될 수 있다. 예를 들어, 배터리 절약 모드 또는 데이터 절약 모드가 활성화되어 있으면 백그라운드에서 데이터 송수신 및 프로세스 작동이 제한되어 이러한 기능의 작동에 영향을 미칠 수 있습니다.
또한, 앱의 배터리 사용을 제한하는 설정이나 스마트폰의 배터리 잔량이 적은 상태도 영향을 미친다.
이러한 설정을 조정하면 백그라운드에서도 이러한 기능을 보다 효과적으로 사용할 수 있습니다.
단, 이러한 설정을 조정하면 배터리 소모가 증가할 수 있으므로 설정 변경은 신중하게 진행해야 합니다.

낚시 로그 데이터 수신 중(릴에서 DAIWA 앱으로 데이터 통신 중)에는 라인(실) 설정, 릴 설정, 브레이크 모드 설정이 불가능합니다.
낚시 로그 데이터 수신이 완료된 후에 설정해 주십시오. (낚시 로그 데이터 수신 중에는 릴의 LED가 파란색으로 점등되며, 수신이 완료되면 꺼집니다).

블루투스 기기는 스마트폰과 한 쌍으로만 연결할 수 있습니다.
멀티 페어링 기능은 탑재되어 있지 않습니다.

이번 업데이트에서는 브레이크 모드가 대폭 업데이트되어 새로운 모드 선택이 추가되었습니다. 업데이트는 릴 본체를 맡기지 않고 스마트폰 및 DAIWA 앱을 통해 무선으로 업데이트할 수 있습니다. 또한, 세계 최초로 스풀을 교체하지 않고도 브레이크 특성을 추가 및 변경할 수 있도록 설계되어 새로운 세계관과 확장성을 경험할 수 있습니다.

자세한 내용은 DAIWA 공식 앱 웹페이지 ⇒ 조작 가이드를 참고하시기 바랍니다.
또한, 새로운 브레이크 모드를 설정하기 위해서는 아래의 4가지 조작이 필요합니다.

• ① 최신 DAIWA 앱 다운로드(업데이트)
• ②릴 본체의 소프트웨어 업데이트
• ③ 조건 배지 획득
• ④ 브레이크 모드 설정

조건 배지 2종이 획득되었는지 MyData 화면의 '획득 배지'를 확인해 주십시오.

업데이트 시에는 스마트폰이 인터넷에 연결되어 있는지, 릴과 DAIWA 앱이 블루투스로 연결되어 있는지, 릴에 동봉된 충전 케이블이 꽂혀 있는지 확인하시기 바랍니다.
업데이트 중에 릴 조작 및 스마트폰 조작을 하는 경우 업데이트가 실패할 수 있습니다.

소프트웨어를 다운로드하고 릴 본체의 업데이트가 완료될 때까지 약 10분 정도 소요됩니다.
또한, 릴 본체에 로그 데이터가 쌓여 있는 경우, 로그 데이터 취득이 완료될 때까지 업데이트가 불가능하므로 주의하시기 바랍니다.

업데이트를 하지 않아도 기존과 동일하게 사용할 수 있습니다.

기존과 같이 계속 사용할 수 있습니다. 새로운 브레이크 모드 설정 등은 사용할 수 없습니다.

DAIWA 앱의 조작 방법 화면을 참조해 주십시오.
또는 DAIWA 공식 앱 웹페이지 ⇒ 조작 가이드를 참조해 주십시오.

PE LONG CAST MODE가 지향하는 것은 '누구보다 멀리, 더 멀리'입니다.
캐스트가 끊어졌을 때와 같이 상상을 초월하는 원투 성능을 발휘하는 브레이크 모드입니다.
PE 라인 사용이라는 전제조건을 설정하여, 캐스팅 직후의 원줄이 뜨느냐 안 뜨느냐의 마지막 순간을 공략하는 브레이크 제어 프로그램을 구축했습니다.
자세한 내용은 제품 페이지를 참고해 주십시오.

릴 본체 업데이트 후, 브레이크 모드 설정에서 새로운 브레이크 모드를 선택하여 릴에 전송해 주십시오.
브레이크 모드 설정에 새로운 브레이크 모드가 표시되지 않는 경우, 릴 본체 업데이트에 실패했을 가능성이 있으므로 Setting 화면에 '최신 버전의 소프트웨어가 있습니다'라는 메시지가 표시될 수 있습니다. 릴의 소프트웨어를 업데이트하려면 여기를 누르십시오."라는 메시지가 표시됩니다. 에서 다시 한 번 업데이트를 진행하시기 바랍니다.

나중에 조건 배지를 획득하면 브레이크 모드 설정 화면에 새로운 브레이크 모드가 표시됩니다. 새로운 브레이크 모드를 선택하여 릴에 전송해 주십시오.
단, 릴 본체의 업데이트가 완료되어 있어야 합니다.
